| 加工方法 | 旋盤加工、マシニング加工、研削・研磨 |
|---|---|
| サイズ | φ380x111 |
| 材質 | S45C |
| 精度 | -0.060～-0.090 |
| 用途 | 産業用設備 |
| 要素技術 | 横穴加工 |
特徴

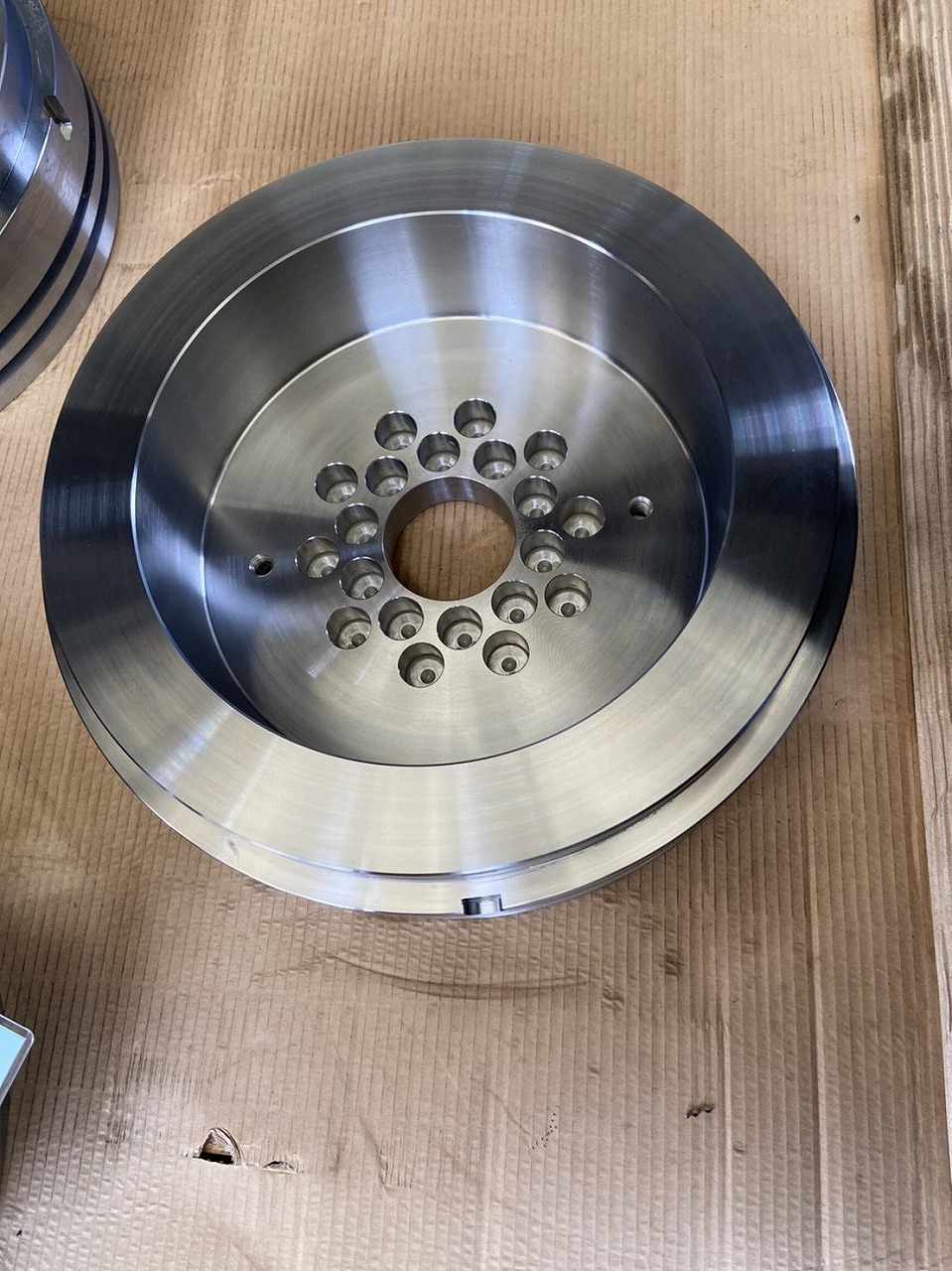

本製品は産業用設備に使用されるピストンです。最終工程は、内径、外径、端面の研磨を施しています。・中心部にある20-φ22穴は底フラットドリルを使用しています。中心φ70H6穴は同心0.01の幾何公差と面粗度Ra0.8以下指定があるため、リーマ工具仕上げを施しています。
