製品事例

WORK

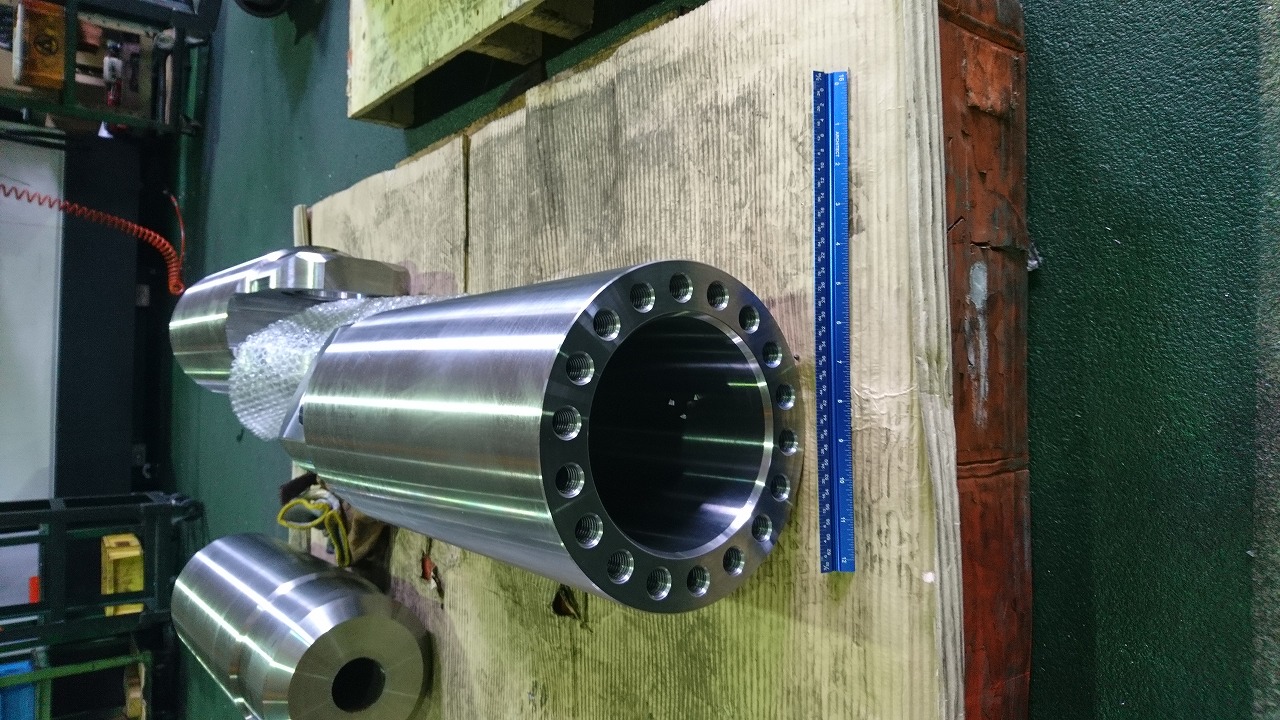

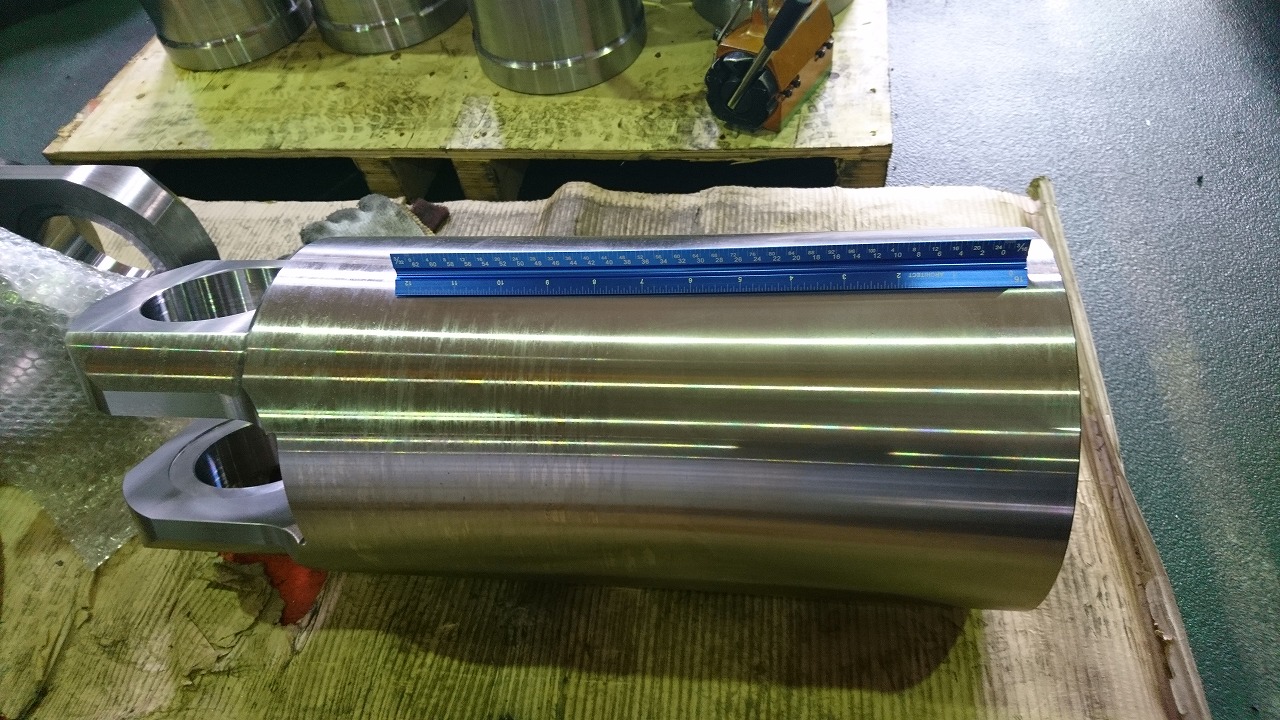

大型シャフト メインシリンダ

加工方法 旋盤加工、マシニング加工
サイズ φ222×563
材質 SCM440
精度 H7
用途 建機破砕機
要素技術 横穴加工、内穴加工

特徴

本製品は建機破砕機に使用される大型シャフトのメインシリンダです。加工工程として、φ145×360Lの深穴加工、旋盤及びマシニングによる重切削、間に70㎜の溝があるφ96H7のボーリング加工、18カ所M18ネジ加工を施しました。10本以上のロット生産で行いました。
