特徴

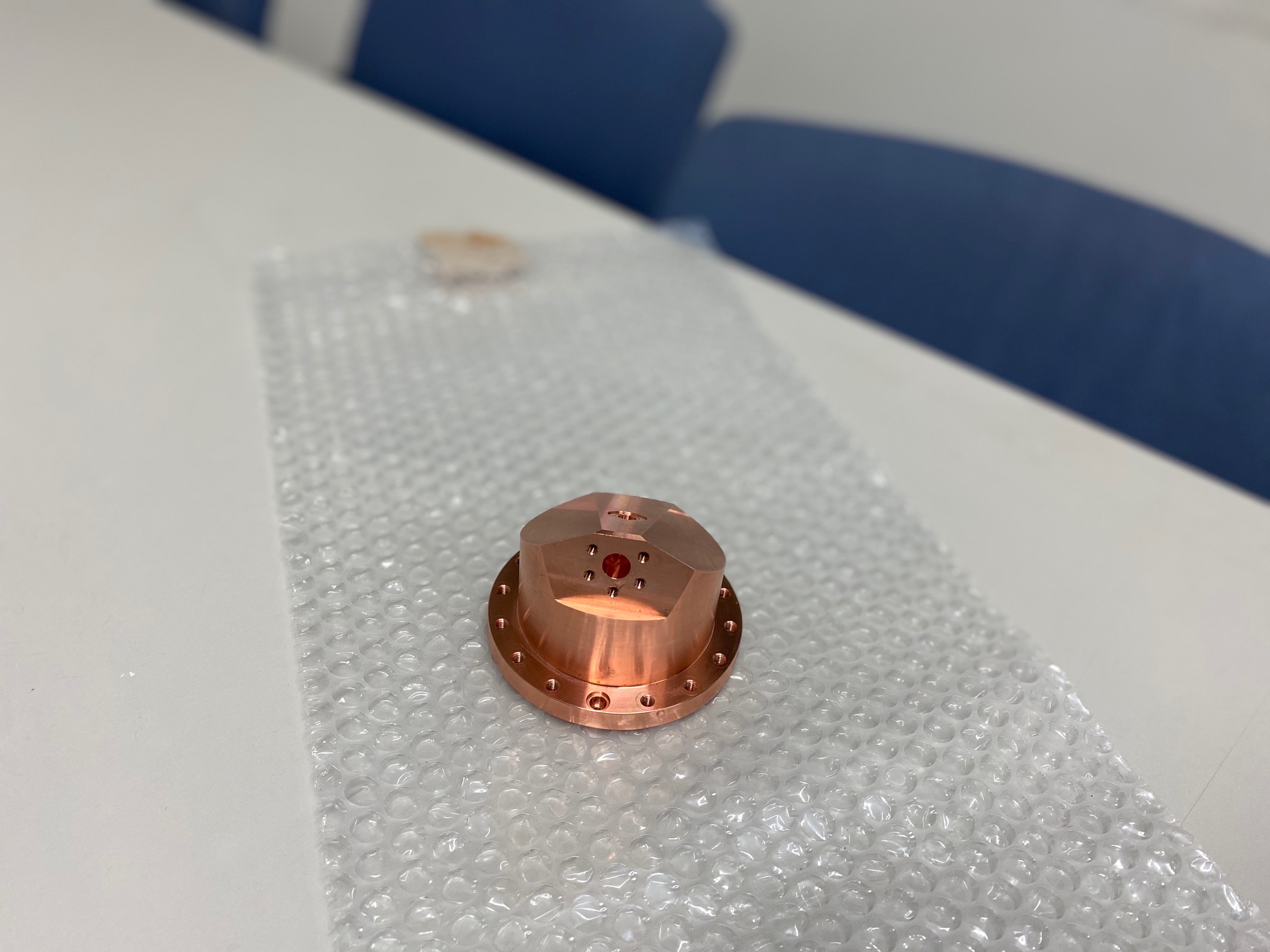

本製品は、産業機械に使用される銅部です。外径84、長さ60ミリで手のひらサイズだが、内径にφ61×40の加工があり、外径と内径の厚みは、片肉10ミリとなります。一番薄い部分で厚み2ミリに達する箇所もあり、旋削工程後の、フライス加工時のチャッキング方法が難しいく、把握力が強いと曲がってしまい、弱いと加工時にワークが動き、結果的に加工不良となる可能性がありました。そのため、薄肉のワークは、加工の障害にならない箇所を把握し、かつ適切な把握力でクランプすることを行いました。
