製品事例

WORK

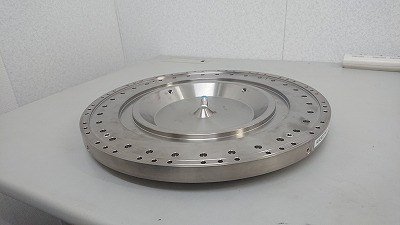

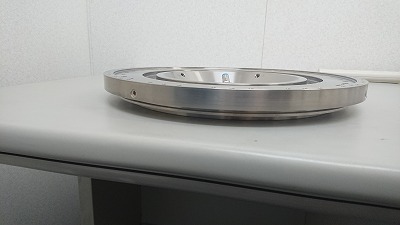

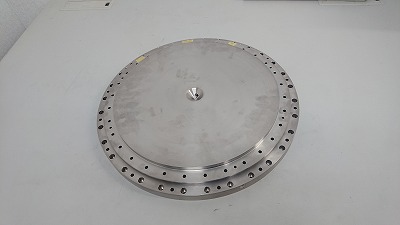

産業用設備 フランジ

加工方法 旋盤加工、マシニング加工、複合旋盤加工
サイズ φ376×38.5
材質 TP340H(チタン)
精度 ±0.03
用途 産業用設備
要素技術

特徴

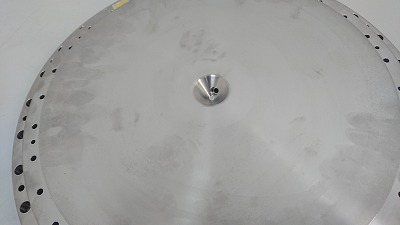

本製品は産業用設備に使用されるフランジです。材質チタン(難削材)のため、鉄よりも硬く、可燃性もあるため、切粉の形状に注意しながら加工しなければならない。直角度と平行度に0.01の幾何公差があり、片肉28ミリとなるのでチャッキングの際に歪まないように注意しながら加工しなければならない。中心に斜め穴があるので複合機にて加工いたしました。
