製品事例

WORK

産業用設備 スリーブ

加工方法 旋盤加工、マシニング加工、研削・研磨、表面処理
サイズ φ236×φ210×470
材質 SUS420J2
精度 +0.050~+0.035
用途 産業用設備
要素技術 横穴加工

特徴

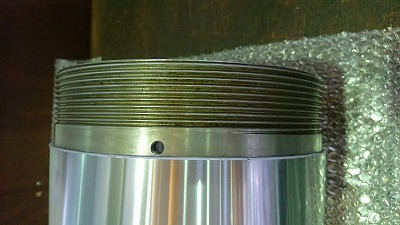

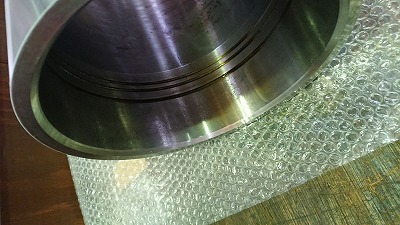

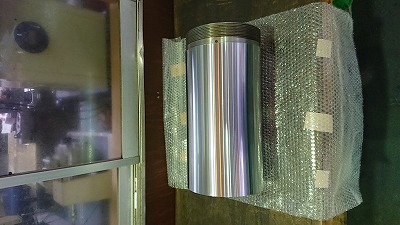

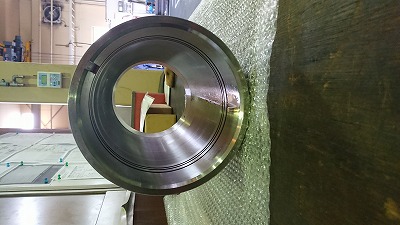

本製品は産業用設備に使用されるスリーブです。表面には硬質クロムメッキを施工しています。最終完成時は、片肉6,5ミリ以下の薄肉製品となりました。切削加工、内径キー溝、メッキ、研磨など、多工程と手間がかかっており、歪を考慮して、パイプ材ではなく丸棒削り出しにて製作いたしました。
