| 加工方法 | 旋盤加工、マシニング加工 |
|---|---|
| サイズ | 472x312x70 |
| 材質 | S25C |
| 精度 | +0.05～0 |
| 用途 | 産業用設備 |
| 要素技術 | 横穴加工、内穴加工 |
特徴

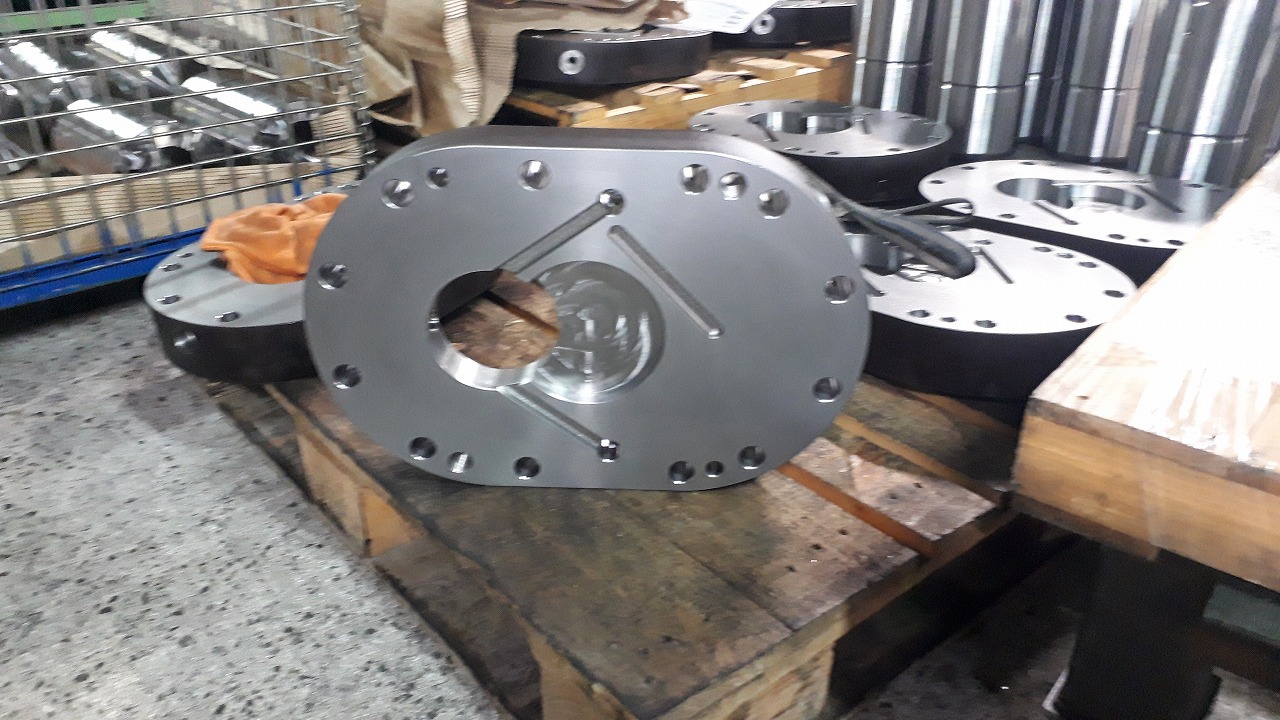

本製品は産業用設備に使用されるその他のスタフィングボックスです。厚みに70(+0.5～0)の公差があるため、異形形状をチャッキングして加工する必要がありました。穴の中に、２カ所位置度0.01の幾何公差のノックピン用穴加工があるため、最終仕上げ後に加工を実施しています。側面に連結穴があるので、位相を注意して加工する必要がありました。
