| 加工方法 | 旋盤加工、マシニング加工、複合旋盤加工 |
|---|---|
| サイズ | φ277×430 |
| 材質 | S45C |
| 精度 | +0.020～-0.026 |
| 用途 | 油圧シリンダー |
| 要素技術 | 横穴加工、内穴加工 |
特徴

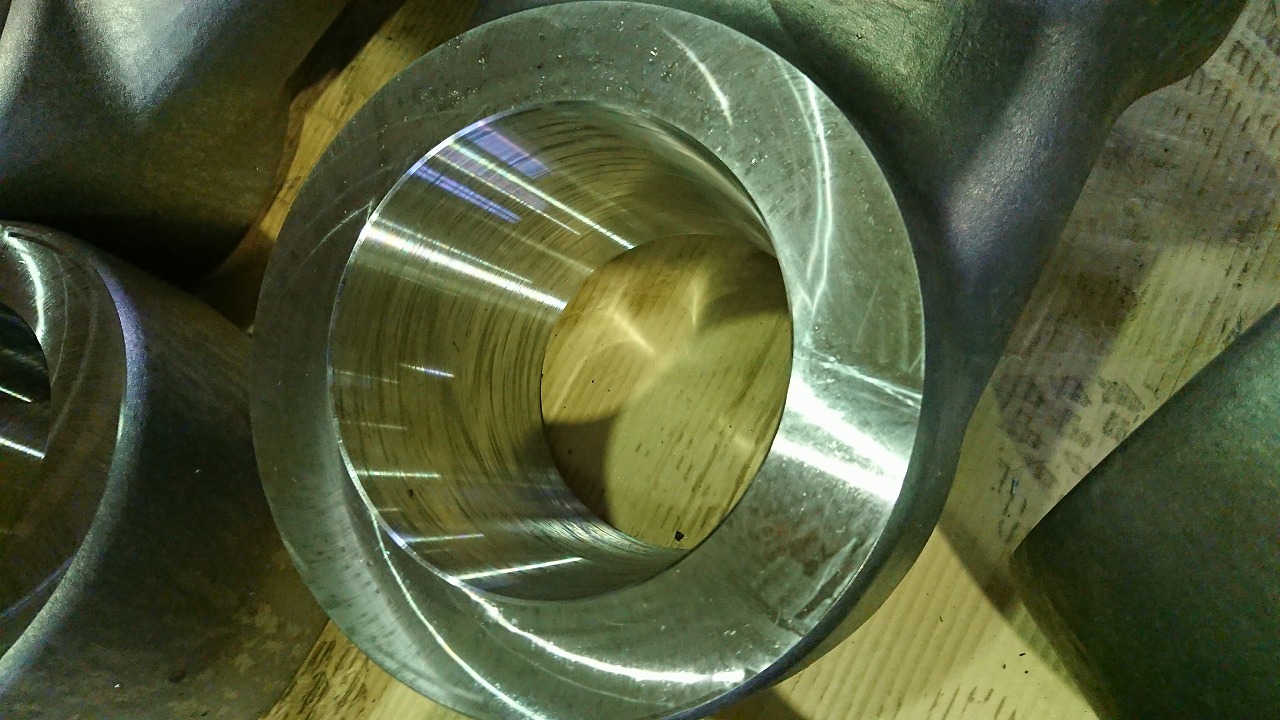

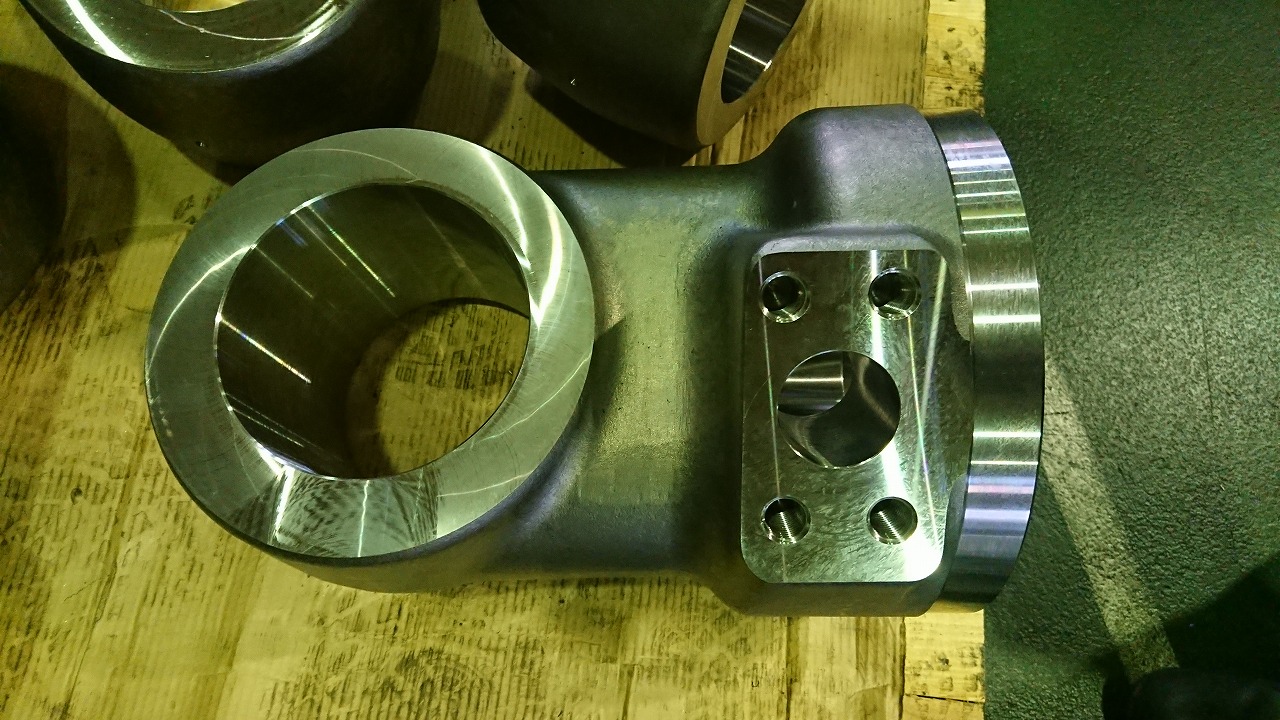

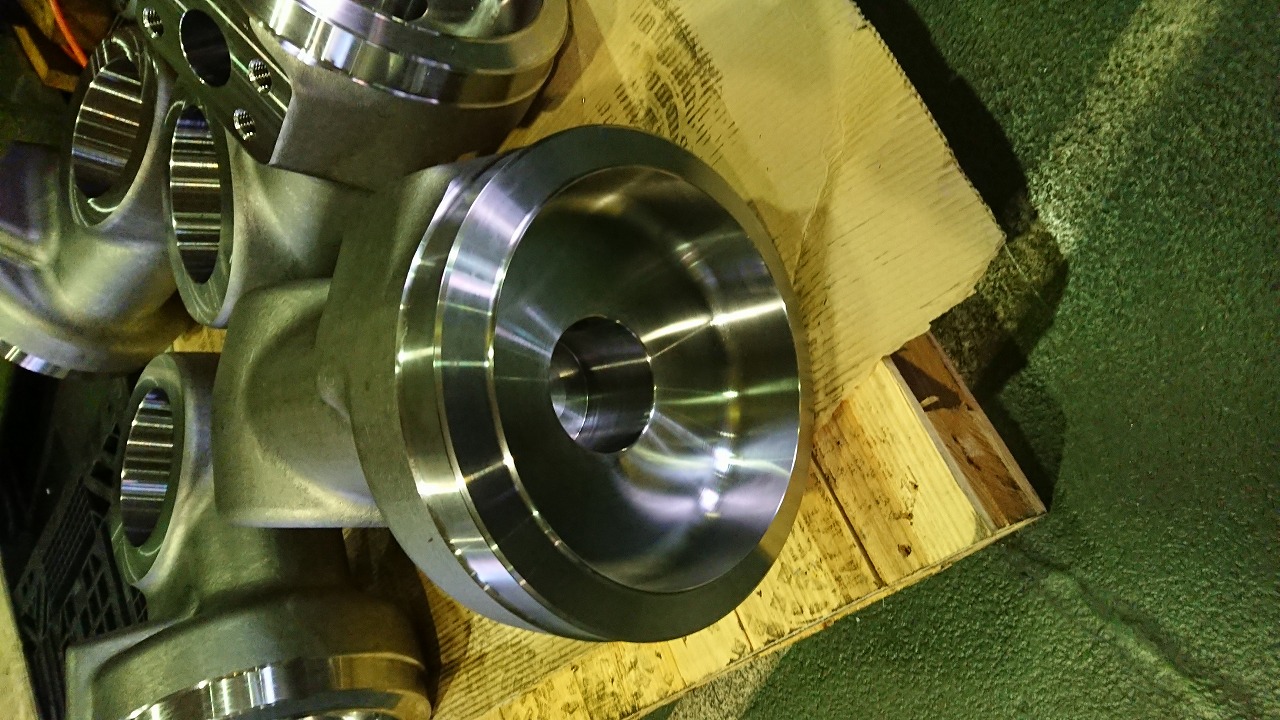

本製品は油圧シリンダーに使用されるシリンダボトムです。素材は異形鍛造品のため各工程でのチャッキングに工夫が必要でした。フランジ側の底部分に、φ224.7（+0.020～-0.026）の公差と同軸度0.03の幾何公差があります。また、ピン穴部はΦ155H8のボーリング加工、フライスにて面粗度0.8aの指定があり、全体的に重切削が必要でした。
