| 加工方法 | 旋盤加工、マシニング加工、複合旋盤加工 |
|---|---|
| サイズ | φ242×255 |
| 材質 | S45C |
| 精度 | +0.034～-0.012 |
| 用途 | 油圧シリンダー |
| 要素技術 | 削りだし、横穴加工、内穴加工 |
特徴

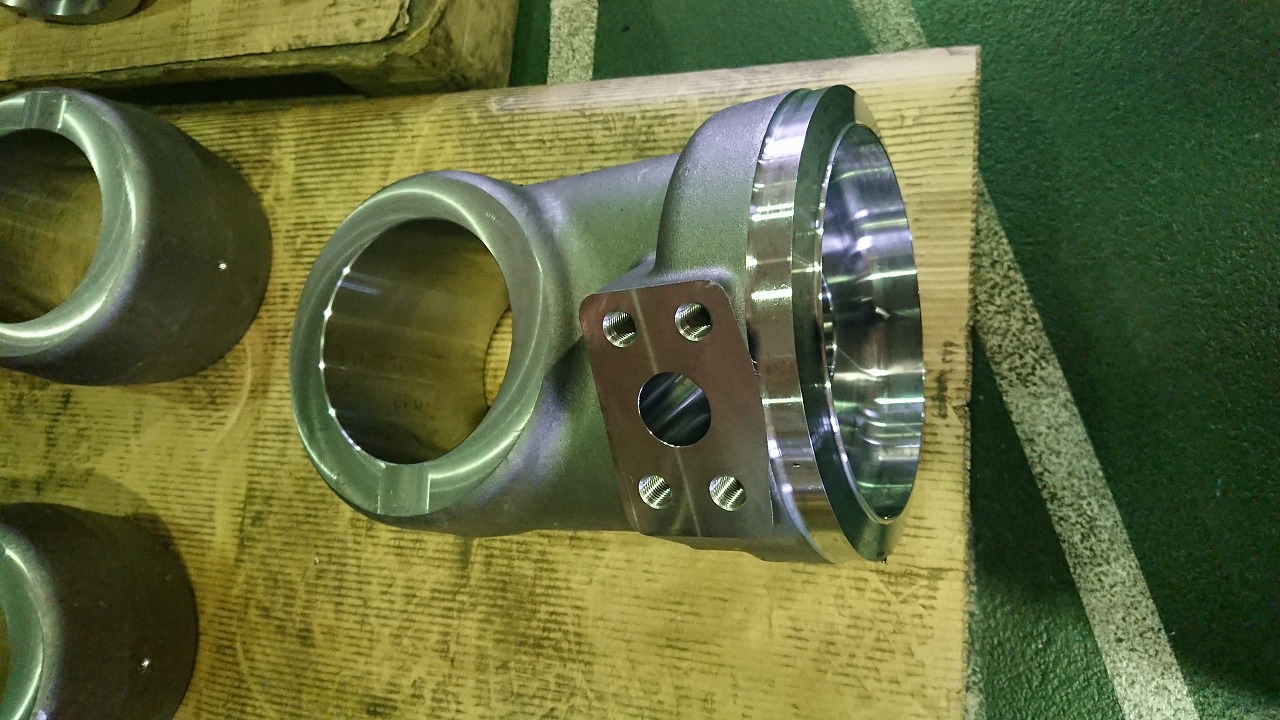

本製品は油圧シリンダーに使用されるシリンダボトムです。素材は異形鍛造品のため各工程でのチャッキングに工夫必要でした。フランジ側の底部分に、φ199.7（+0.034～-0.012）の公差と同軸度0.03の幾何公差がありました。ピン穴部はΦ145H8のボーリング加工あり。フライスにて面粗度0.8aの指定があり、全体的に重切削を行っています。
