| 加工方法 | 旋盤加工、マシニング加工 |
|---|---|
| サイズ | φ710×220 |
| 材質 | S25C |
| 精度 | H7 |
| 用途 | 産業用設備 |
| 要素技術 |
特徴

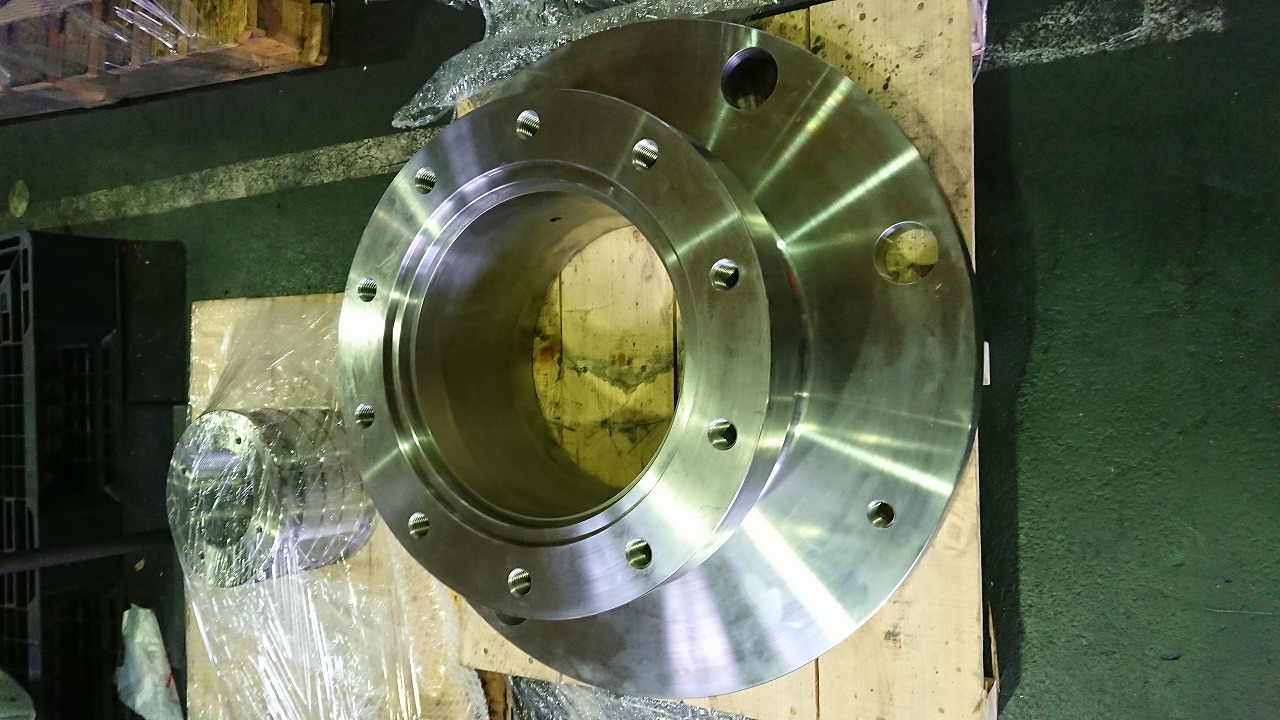

本製品は産業用設備に使用されるフランジのフランジBです。内径にφ330H7(+0.057～0）とφ345H7(+0.057～0）の公差があります。また、Φ710側端面は振れ0.02、φ470側端面には平行度0.02と同心度0.02の幾何公差があり、Φ700でこれらの公差・幾何公差は熱変異も大きいので加工補正回数が多くなり、加工に工夫が必要でした。
