製品事例

WORK

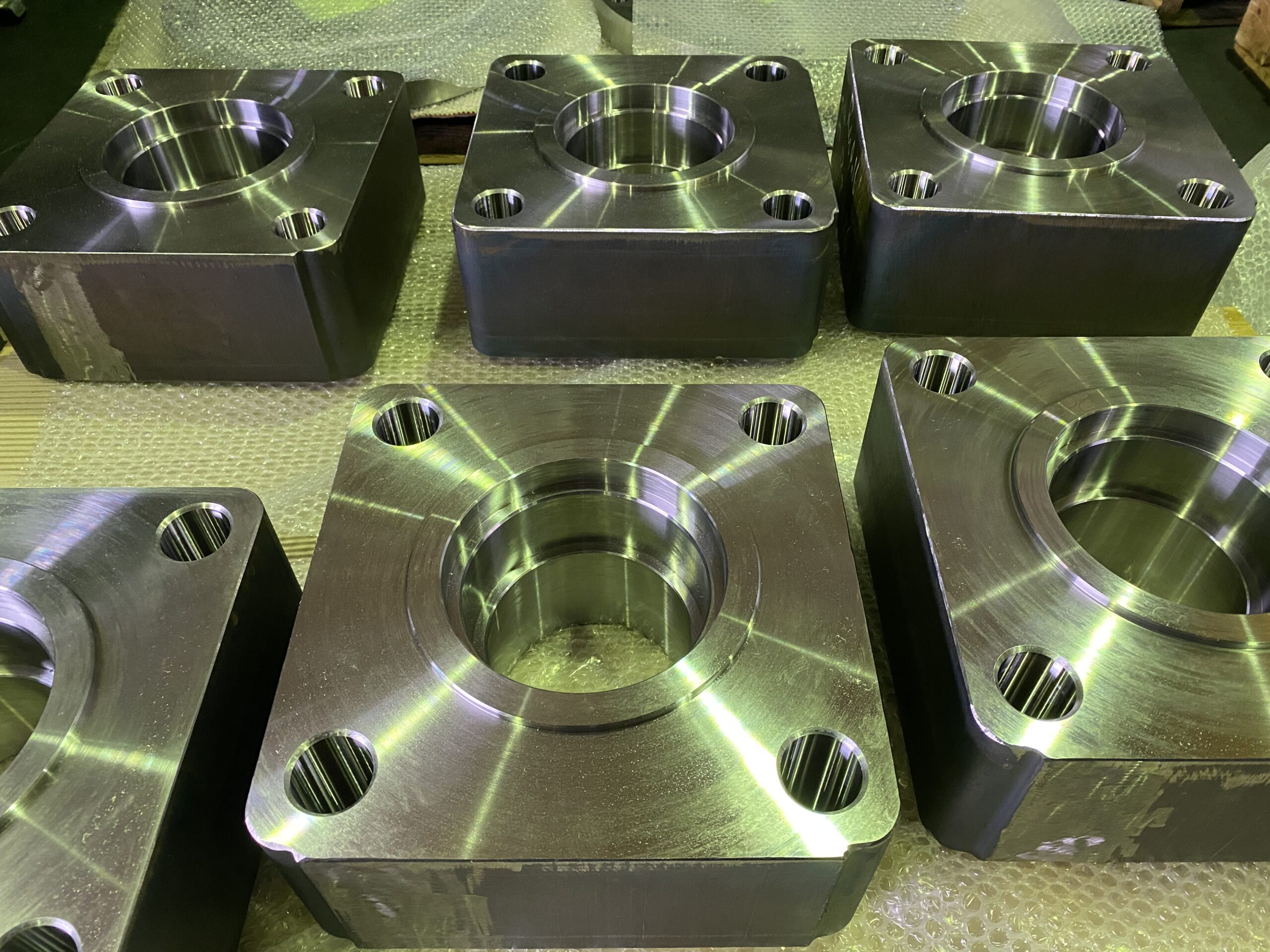

産業機械用 ロッドカバー

加工方法 旋盤加工、マシニング加工
サイズ 146x□280xφ115
材質 SS400
精度 面粗度Ra0.2以下
用途 産業用設備
要素技術 マシニング仕上げ

特徴

本製品は産業機械に使用されるロッドカバーです。サイズは146x□280x115で、材質はSS400を使用致しました。
外径は黒皮指定、内外径にH8公差とg7公差がある。
全体的な面粗度はRa0.2以下にする必要がある。
加工上、旋盤にて内張りチャッキングすることによって精度要求を満たす必要がある。しかし内張りチャッキングには、クランプ力が弱く回転数も上げられないため、外径チャックに比べて加工条件が悪くなる傾向がある。
弊社には内張りチャッキングの実績が多く、経験値を持って適切な加工条件を出すことができる。
